数控仿形机

状态:

  • FSD-1830
  • 金钻
  • FSD-1830

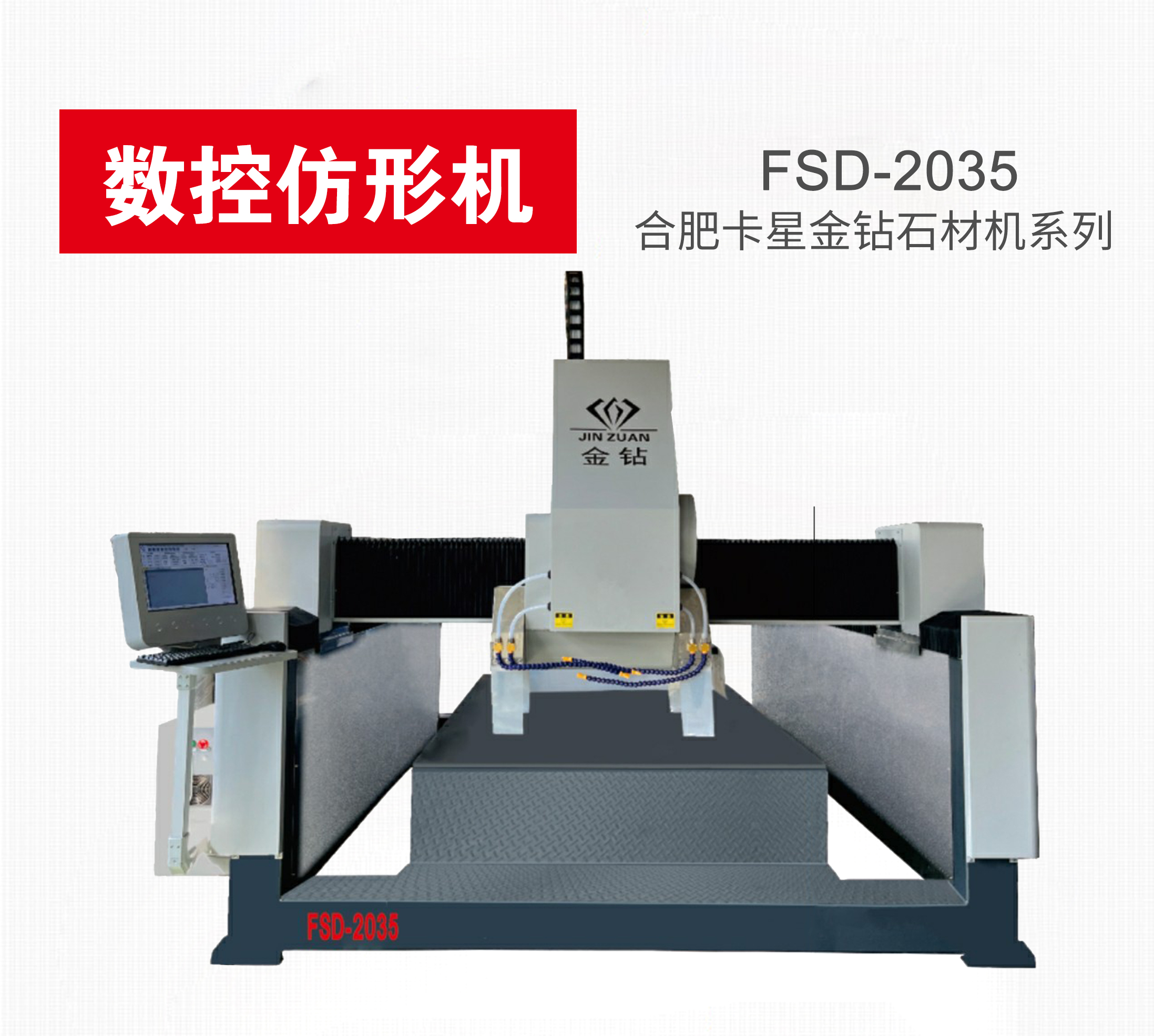

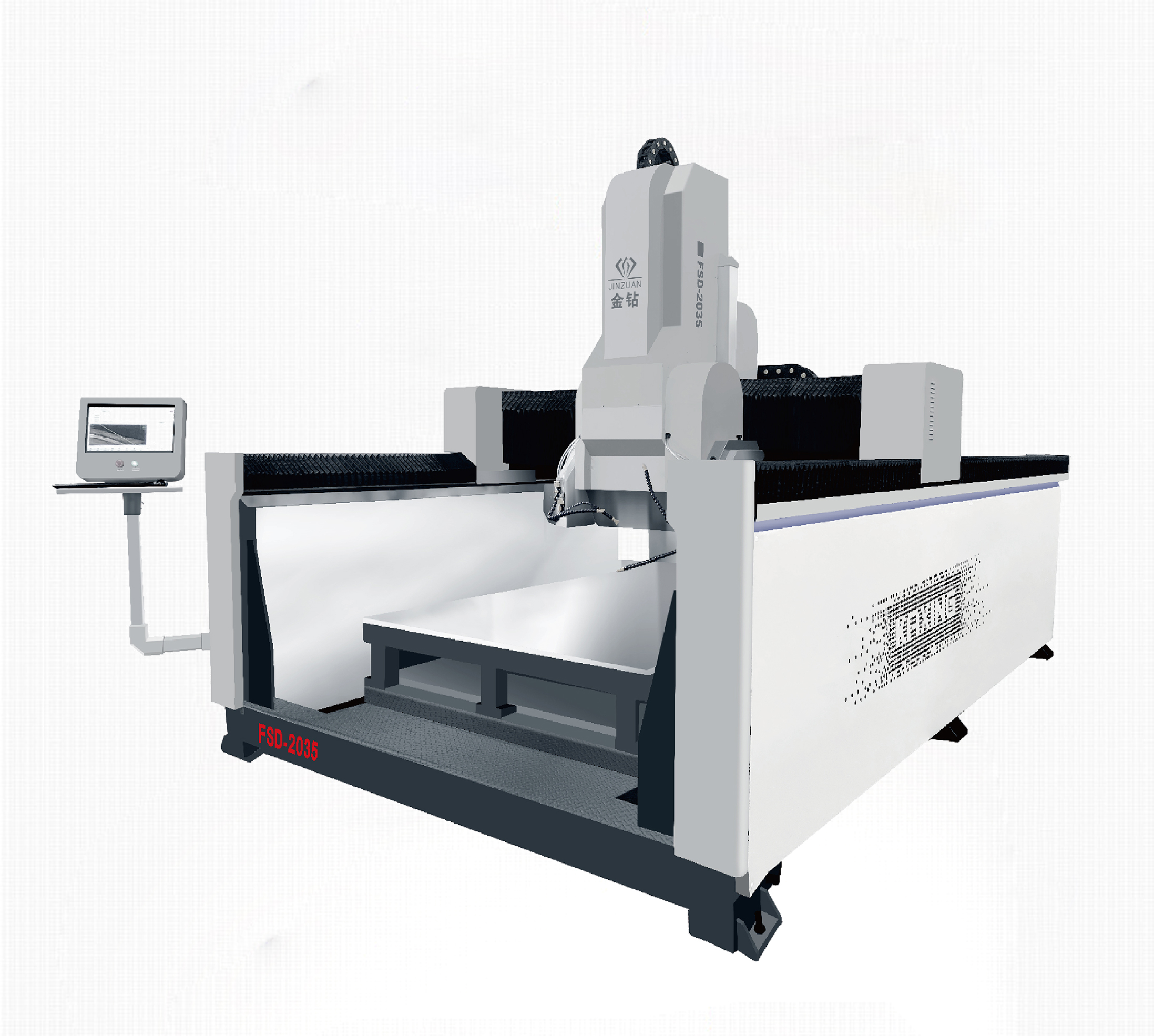

数控仿形机

功能特性

◆结构稳定:重型全钢架结构焊接,五面龙门铣床加工,机床精度更高和更稳定;回火时效处理,结构牢固不变形。

◆部件优良:三轴采用台湾直线导轨,X、Y轴使用斜齿条+减速机传动;Z轴使用滚珠丝杠,承重力大,加工运行下刀精确。

◆配置合理:维宏一体机控制系统,运行稳定,程序不惧病毒破坏;国产品牌电机,扭矩大,加工效率高;驱动系统采用东菱交流伺服,定位精度高,大扭矩且拥有完善的安全保护。

◆软件兼容:开放式软件接口,可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码,确保设计无障碍。

◆加工方式:使用锯片对石材加工,加工效率极大提高;锯片比传统烧结刀加工成本大幅度节约。替代传统仿形机,加工方式灵活多变,精度和效率多重提升。

技术参数

产品型号 FSD-2030
行程 Stroke X行程X axis stroke 2000mm;Y行程Y axis stroke3000mm;Z行程Z axis stroke 400mm
定位精度 Positioning accuracy ±0.1mm
重复定位精度 Repeatability positioning accuracy ±0.05mm
台面结构 Table structure 龙门移动 Gantry moving
X/Y/Z向传动结构 X/Y/Ztransmission XY轴:斜齿条+减速机传动;Z轴:丝杆传动 X/Yrack with reducer;Z axis by screw ball transmission
最大空行速度 Max.idle speed 25000mm/min
最大工作速度Max.working speed X/Y:15000mm/min;Z:3000mm/min
主轴电机功率 Spindle power 380V/18KW
主轴电机转速 Spindle speed 1470RPM
运行模式 Moving 交流伺服 AC servo
工作电压 Voltage AC380/50Hz
运行指令 File format G代码/NC代码/ENG代码  G/NC/ENG code
操作系统 Control system 维宏/山龙 Nc studio/Shanlong
外形尺寸 Dimension 2900mm*4600mm*2600mm
毛重 Gross weight 4.5T

适用范围

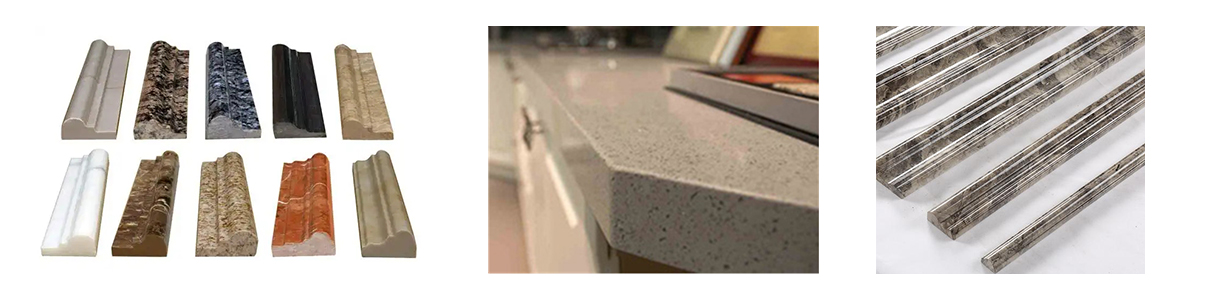

天然 花岗石、天然大理石、人造石英石、石材大板材、石材线条、石栏杆护栏等各类石材的浮雕、镂空、切割加工。

仿形机
