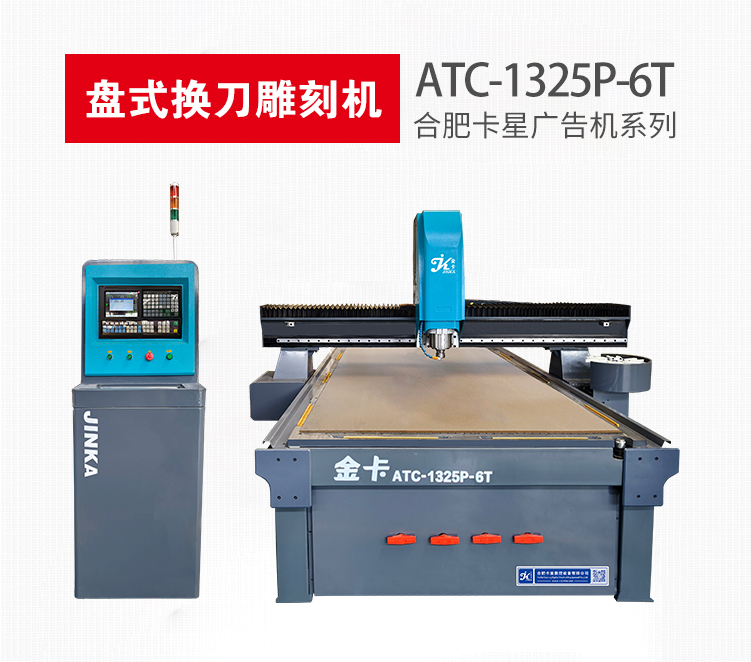

ATC-1325P-6T
ATC-1325P-6T
◆结构稳定:重型全钢架结构焊接,五面龙门铣床加工,机床精度更高和更稳定;回火时效处理,坚固不变形;
◆部件优良:开元控制系统,国产换刀风冷主轴,采用台湾直线导轨、滚珠丝杠,承重力大,下刀精确;
◆采用汇川定制伺服驱动系统,扭矩大且拥有完善的安全系统;
◆盘式换刀系统,刀库容量6把(刀库可选配);可一次性满足多种复杂工艺要求,极大提高生产效益;
◆高附着力真空吸附装置,真空吸附台面分为六个加工区域,可单区加工也可同时加工,以提高加工效率;
◆软件兼容:开放式软件接口,可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码,确保设计无障碍。
型号 | ATC-1325P-6T | ||
序号 | 性能指标 | 参数 | |
1 | 行程 | X行程 | 1300mm |
Y行程 | 2500mm | ||
Z行程 | 200mm | ||
2 | 精度 | 加工精度 | 0.05mm |
重复定位精度 | 0.02mm | ||
3 | 结构 | 台面结构 | 6区真空吸附 |
X、Y、Z向传动结构 | X、Y向斜齿条加减速机传动,Z向丝杆传动 | ||
4 | 速度 | 最大空行速度 | 40000mm/min |
最大工作速度 | X/Y:20000mm/min ;Z向:15000mm/min | ||
5 | 主轴 | 主轴功率 | 7.5KW 自动换刀风冷主轴 |
主轴转速 | 0~18000r/min | ||
6 | 刀库 | 换刀时间 | 5S |
刀柄 | ISO30-ER32-70L | ||
刀库容量 | 排式6把(刀径自选) | ||
7 | 运行模式 | 伺服驱动 | |
8 | 工作电压 | AC380V/50Hz | |
9 | 运行指令 | G代码/NC代码 | |
10 | 操作系统 | 开元KY1000M系统盘式换刀+手轮系统 | |
11 | 吸附功率 | 7.5KW | |
12 | 吸尘功率 | 3.0KW | |
13 | 外形尺寸 | 2500mm×3200mm×2000mm | |
14 | 净重 | ≈2000kg | |
15 | 毛重 | ≈2300kg |
◆广告装潢行业:亚克力、橱窗、铝塑板、装饰材料、中层板;
◆木门及家具装饰行业:实木及复合门、橱柜门、大面积板材平面雕刻、实木雕花镂铣、板式家具雕刻、仿古红木家具雕刻、实木艺术壁画雕刻等行业;
◆结构稳定:重型全钢架结构焊接,五面龙门铣床加工,机床精度更高和更稳定;回火时效处理,坚固不变形;
◆部件优良:开元控制系统,国产换刀风冷主轴,采用台湾直线导轨、滚珠丝杠,承重力大,下刀精确;
◆采用汇川定制伺服驱动系统,扭矩大且拥有完善的安全系统;
◆盘式换刀系统,刀库容量6把(刀库可选配);可一次性满足多种复杂工艺要求,极大提高生产效益;
◆高附着力真空吸附装置,真空吸附台面分为六个加工区域,可单区加工也可同时加工,以提高加工效率;
◆软件兼容:开放式软件接口,可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码,确保设计无障碍。
型号 | ATC-1325P-6T | ||
序号 | 性能指标 | 参数 | |
1 | 行程 | X行程 | 1300mm |
Y行程 | 2500mm | ||
Z行程 | 200mm | ||
2 | 精度 | 加工精度 | 0.05mm |
重复定位精度 | 0.02mm | ||
3 | 结构 | 台面结构 | 6区真空吸附 |
X、Y、Z向传动结构 | X、Y向斜齿条加减速机传动,Z向丝杆传动 | ||
4 | 速度 | 最大空行速度 | 40000mm/min |
最大工作速度 | X/Y:20000mm/min ;Z向:15000mm/min | ||
5 | 主轴 | 主轴功率 | 7.5KW 自动换刀风冷主轴 |
主轴转速 | 0~18000r/min | ||
6 | 刀库 | 换刀时间 | 5S |
刀柄 | ISO30-ER32-70L | ||
刀库容量 | 排式6把(刀径自选) | ||
7 | 运行模式 | 伺服驱动 | |
8 | 工作电压 | AC380V/50Hz | |
9 | 运行指令 | G代码/NC代码 | |
10 | 操作系统 | 开元KY1000M系统盘式换刀+手轮系统 | |
11 | 吸附功率 | 7.5KW | |
12 | 吸尘功率 | 3.0KW | |
13 | 外形尺寸 | 2500mm×3200mm×2000mm | |
14 | 净重 | ≈2000kg | |
15 | 毛重 | ≈2300kg |
◆广告装潢行业:亚克力、橱窗、铝塑板、装饰材料、中层板;
◆木门及家具装饰行业:实木及复合门、橱柜门、大面积板材平面雕刻、实木雕花镂铣、板式家具雕刻、仿古红木家具雕刻、实木艺术壁画雕刻等行业;
