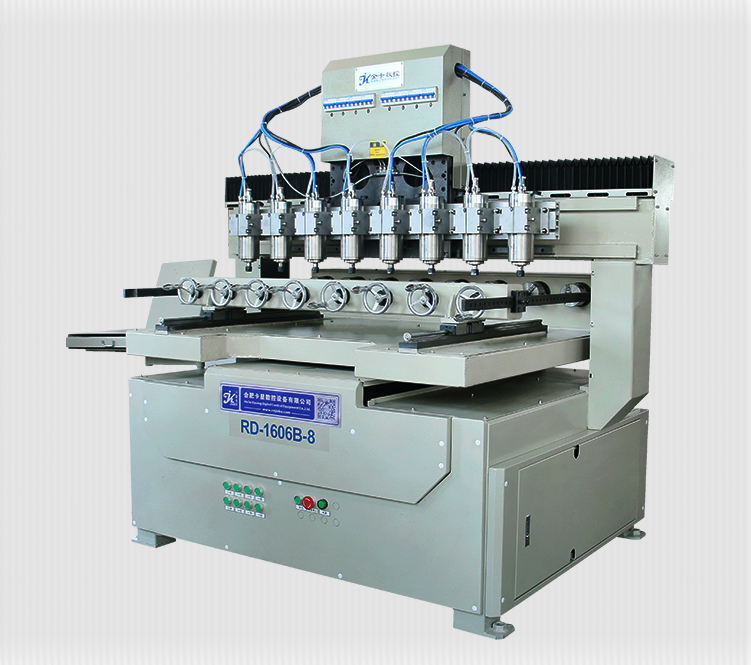

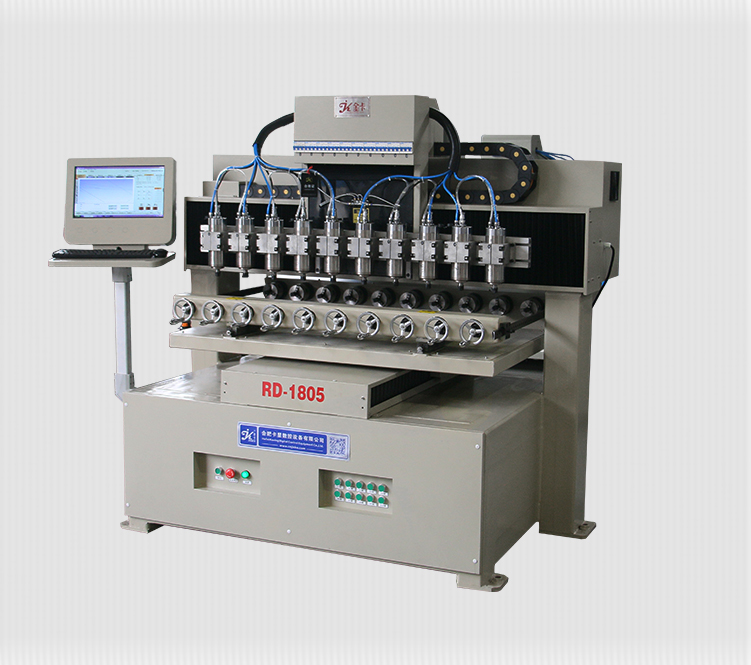

◆结构稳定:重型全钢架结构焊接, 五面龙门铣床加工,机床精度更高和更稳定;回火时效处理, 坚固不变形;
◆部件优良品牌控制系统,采用台湾直线导轨、 三轴滚珠丝杠, 承重力大, 下刀精确;
◆采用品牌定制伺服驱动系统,扭矩大且拥有完善的安全系统;
◆旋转轴一对一品牌减速机传动, 运行平稳、 精度更高、 一次成型免打磨;
◆多主轴联动,成品表面光滑,加工效率高, 可同时加工八到十件产品。
XYZ行程 XYZ stroke | X300mm/Y500mm/Z150mm | X700mm/Y600mm/Z180mm | X400mm/Y400mm/Z180mm |
旋转轴直径 Rotary Dia | ≤150mm | ≤160mm | ≤140mm |
旋转轴长度 Rotary length | 500mm | 600mm | 400mm |
定位精度 Positioning accuracy | ±0.05mm | ||
重复定位精度 Repeatability positioning accuracy | ±0.02mm | ||
台面结构 Table strucure | 龙门移动 Gantry mobile | 平台移动 Moveable table | |
XYZ项传动结构 XYZ Transmission strucure | 丝杆 Screw ball | ||
最大空行速度 Max. ldle speed | 15000mm/min | ||
最大工作速度 Max. working speed | X/Y:10000mm/min;Z:3000mm/min | ||
主轴功率 Spindle power | 800W~1.5KW国产水冷 Domestic water cooled 800W~1.5KW | ||
主轴转速 Spindle speed | 6000~24000RPM | ||
运行模式 Driving system | 国产混合伺服(可选交流伺服)Domestic hybrid servo(optional AC servo) | ||
工作电压 Working voltage | AC220V/50Hz | ||
运行指令 File format | G代码/NC代码/ENG代码 G/NC/ENG code | ||
控制系统 Control system | 四轴控制系统 Four-axis control system |

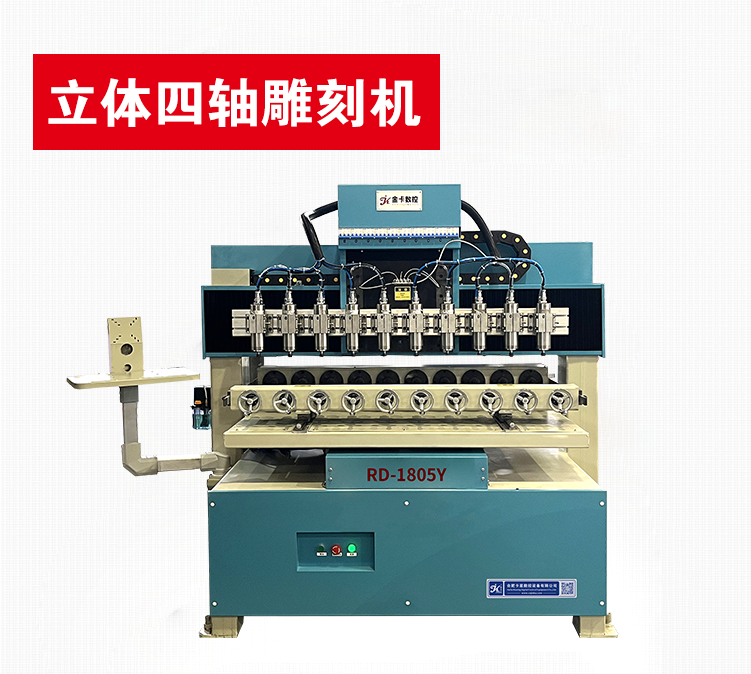

型号 | RD-1805Y-10 | ||
序号 | 性能指标保存 | 参数 | |
1 | 行程 | X行程 | 500mm |
Y行程 | 430mm | ||
Z行程 | 160mm | ||
旋转轴直径 | 140mm | ||
旋转轴长度 | 450mm | ||
2 | 精度 | 加工精度 | ±0.05 |
重复定位精度 | ±0.03 | ||
3 | 结构 | 台面结构 | 平台移动 |
X、Y、Z向传动结构 | 丝杆 | ||
4 | 速度 | 最大空行速度 | 15000mm/min |
最大工作速度 | X/Y:10000mm/min ;Z向:3000mm/min | ||
5 | 主轴 | 主轴功率 | 220V/10X1.5KW翰琪加长水冷 |
6 | 运行模式 | 木工伺服(雷赛) | |
7 | 工作电压 | AC220V/50Hz | |
8 | 运行指令 | G代码/NC代码/ENG代码 | |
9 | 操作系统 | 维宏 | |
10 | 外形尺寸 | 2300*1400*1800 |
