◆结构稳定:重型全钢架结构焊接,五面龙门铣床加工,机床精度更高和更稳定;回火时效处理,坚固不变形;
◆部件优良维宏控制系统,国产换刀风冷主轴,采用台湾直线导轨、 滚珠丝杠,承重力大,下刀精确;
◆采用雷赛定制伺服驱动系统,扭矩大且拥有完善的安全系统;
◆自动换刀系统,刀库容置8把(刀库可选配);可—次性满足多种复杂工艺要求,极大提高生产效益;
◆高附着力真空吸附装置,真空吸附台面分为六个加工区域,可单区加工也可同时加工,以提高加工效率;
◆软件兼容:开放式软件接口,可兼容TYPE3/AR丁CAM/CASTMA丁E/文泰等多种CAD/CAM设计软件生成的加工代 码,确保设计无障碍。

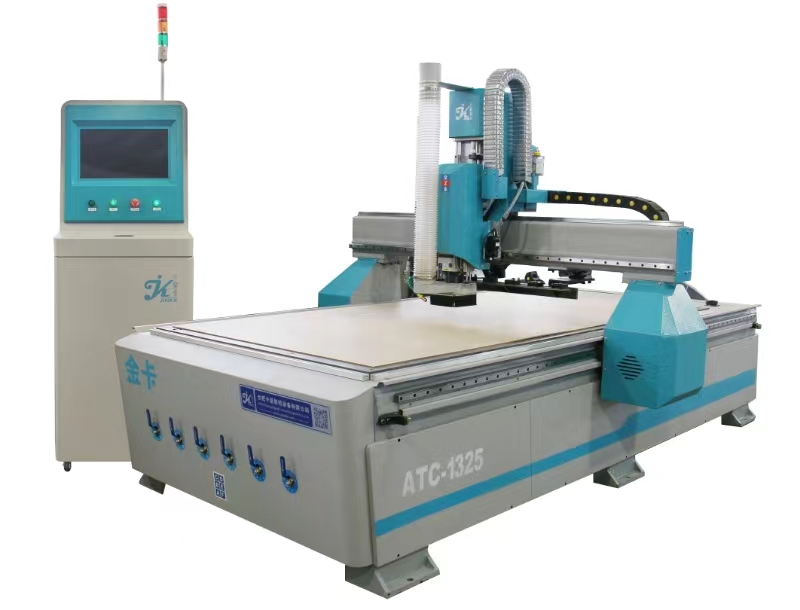

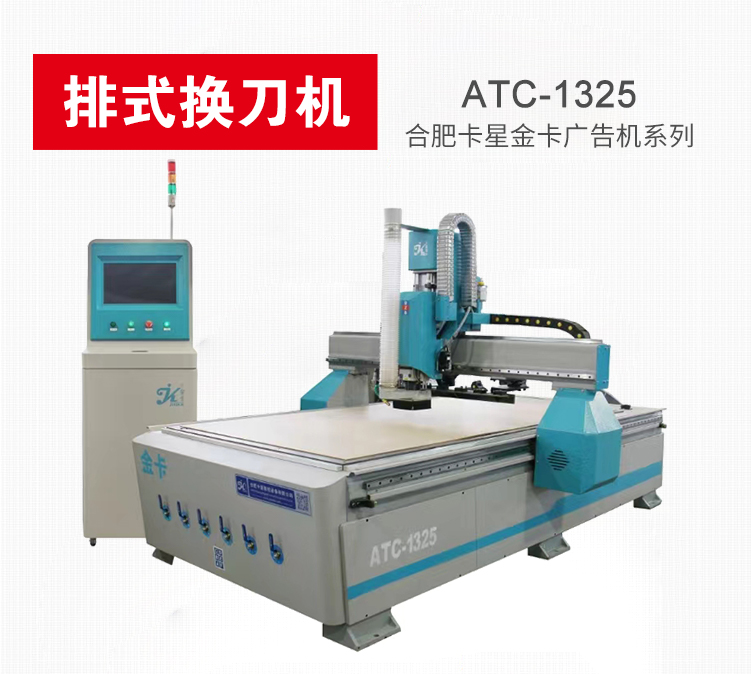

产品型号 | ATC-1325-8T | |
行程 Work stroke | X1300mm Y2500mm Z200mm | |
精度 Accuracy | 定位精度 Positioning accuracy | ±0.1mm |
重复定位精度 Repeatability positioning accuracy | ±0.05mm | |
结构 Strucure | 台面 Table | 6区真空吸附 vaccum table 6 areas |
传动方式 Transmissin way | X,Y向斜齿条加减速机传动;Z向丝杆传动 XY gear rack,Z screw | |
速度 Speed | 最大空行速度 Max. ldle speed | 30000mm/min |
最大工作速度 Max. working speed | X/Y:20000mm/min;Z:5000mm/min | |
主轴 Spindle | 主轴功率 Spindle power | 定制6KW自动换刀风冷主轴 customized 6Kw automatic tool change air cooled spindle |
主轴转速 Spindle speed | 0-18000RPM | |
雕刻刀具 Tool | 排式8把(刀径自选)Row type 8 pcs | |
换刀时间 Tool change time | 5S | |
运行模式 Driving system | 伺服驱动 Leadshine sero | |
工作电压 Working voltage | AC380/50Hz | |
运行指令 File format | G代码/NC代码 G/NC code | |
操作系统 Control system | 维宏系统 Nc studio | |
吸附功率 Vaccum power | 7.5KW | |
吸尘功率 Dust collector power | 3.0KW | |
外形尺寸 Dimension | 2500mm*3400mm*1800mm | |
